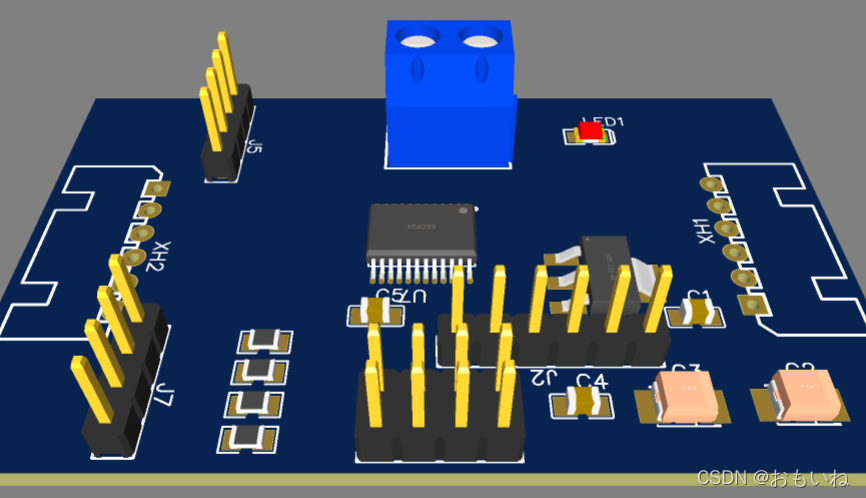

简介：TB6612FNG编码电机，接口为XH2.54，具有稳压3.3V输出
1.简述
TB6612FNG是经典款的可编程的电机驱动芯片，也是许多平衡车使用最多的驱动芯片
对于平衡车来说，要时刻调整电机的速度和转动方向实现PID控制算法，那么自然需要用到IO控制
但是单片机的IO带负载能力太弱了，而直流电机是大电流感性负载，所以我们需要功率放大器件，也就是TB6612FNG
TB6612FNG 是东芝半导体公司生产的一款直流电机驱动器件，它具有大电流MOSFET-H 桥结构，双通道电路输出，可同时驱动 2 个电机。也许大家更熟悉 L298N，其实这两者的使用基本一致的。而且，相比 L298N 的热耗性和外围二极管续流电路，它无需外加散热片，外围电路简单，只需外接电源滤波电容就可以直接驱动电机，利于减小系统尺寸。对于PWM信号输入频率范围，高达100KHz的频率更足以满足我们大部分的要求。
但介绍这个芯片之后当然不仅仅是造个平衡车，最主要的是想要复制下钢铁侠的语音小助手，实在是太炫酷了，那就加油吧！

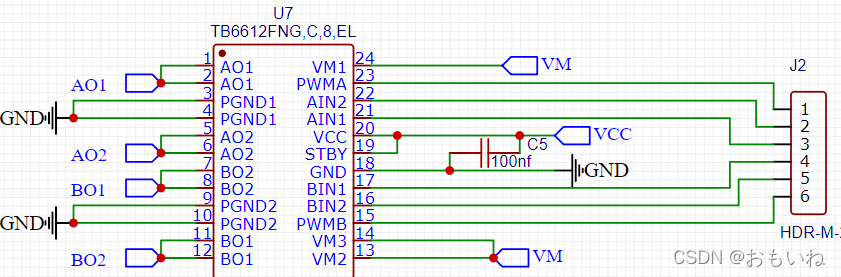

2.芯片管脚说明
| 管脚 | 说明 |
|---|---|
| VM | 直接接电源 |
| VCC | 内部逻辑供电一般3.3/5V |
| GND | 接地 |
| STBY | 置高模块才能正常工作 |
| A01 | 电机+ |
| A02 | 电机- |
| PWMA | 单片机PWM输出 |
| AIN2 | 单片机IO |
| AIN1 | 单片机IO |
| 停止 | 正转 | 反转 | |
|---|---|---|---|
| AIN1 | 0 | 1 | 0 |
| AIN2 | 0 | 0 | 1 |
对于另外一个输出也是如此。
3.电机实物说明
画原理图的时候注意这几个线的位置，中间的绿白两根线用于测速，暂时用不到，但在画图的时候我也引出了相应IO，便于后续重复开发。

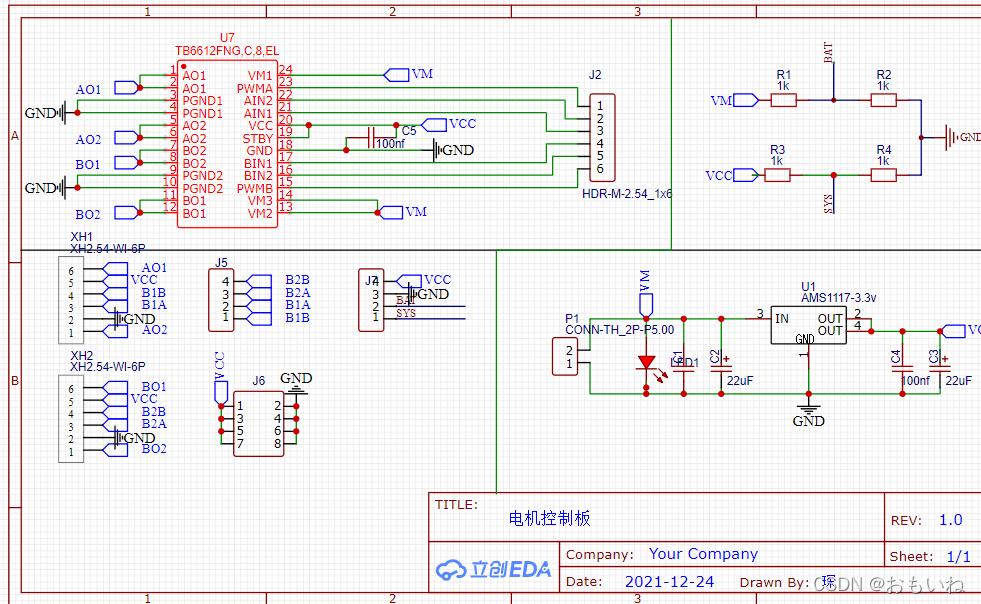

4.原理图
原理图：
期末有点忙，闲暇时间匆匆画了一下，具体说明持续更新，呼呼呼！
